اینورتر فقط برق DC پنل‌ها را به AC تبدیل نمی‌کند؛ در کنترل توان، رعایت الزامات شبکه، حفاظت و پایش نیروگاه هم نقش دارد. این راهنمای کوتاه نشان می‌دهد پیش از خرید اینورتر Huawei چه چیزهایی را باید بسنجید.
اینورتر در کجای نیروگاه قرار می‌گیرد؟
پنل‌ها انرژی تولید می‌کنند و اینورتر آن را به شکلی قابل استفاده در شبکه تحویل می‌دهد. به همین دلیل انتخاب اینورتر باید هم‌زمان با طراحی نیروگاه انجام شود، نه پس از انتخاب پنل‌ها. شکل زیر مسیر انرژی و داده را در یک نیروگاه نمونه نشان می‌دهد.

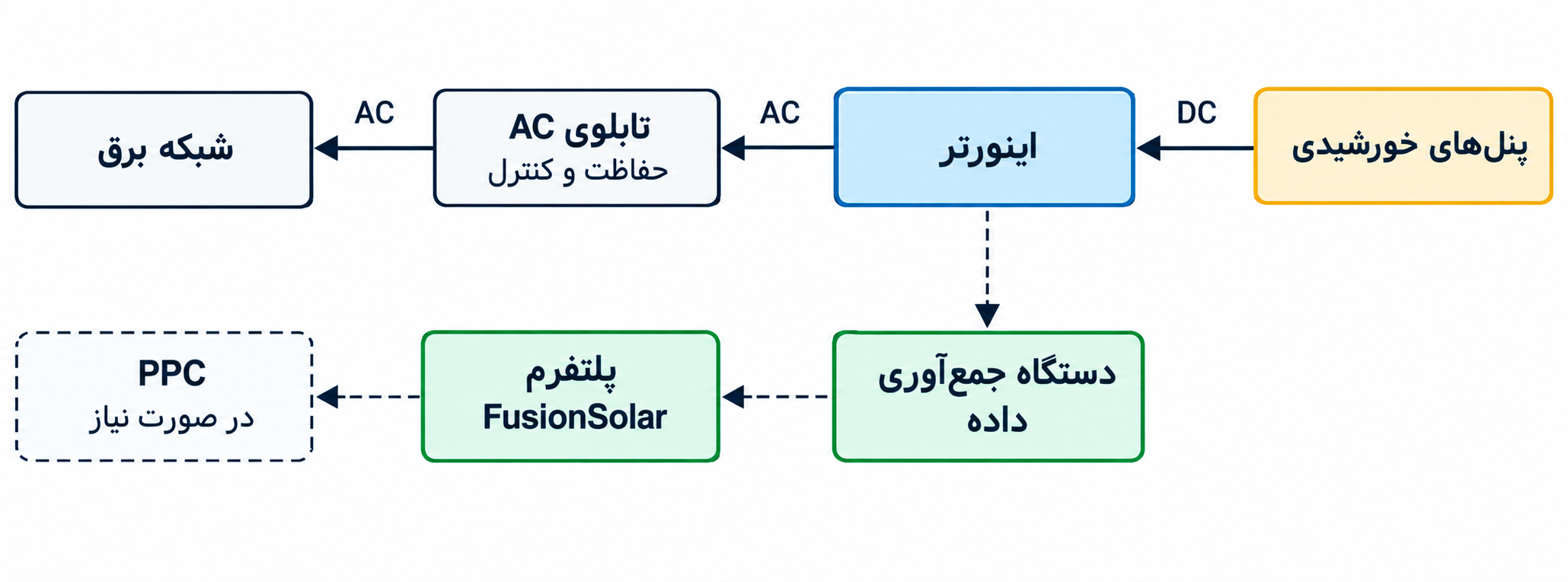

شکل ۱. مسیر انرژی (خط ممتد) و مسیر داده (خط‌چین). دستگاه جمع‌آوری داده و PPC در همه پروژه‌ها وجود ندارند.
خانواده‌های اینورتر Huawei و کاربرد هر کدام
اینورترهای Huawei عمدتاً از نوع رشته‌ای (سری SUN2000) هستند. جدول زیر دسته‌بندی کلی را نشان می‌دهد.
| دسته | نمونه سری | توان نامی (تقریبی) | کاربرد |
| تک‌فاز مسکونی | SUN2000-KTL-L1 | حدود ۲ تا ۶ کیلووات | منازل و ساختمان‌های کوچک |
| سه‌فاز مسکونی و کوچک | SUN2000-KTL-M0 / M1 | حدود ۳ تا ۱۰ کیلووات | منازل بزرگ، واحدهای کوچک تجاری |
| تجاری کوچک | SUN2000-KTL-M0 / M2 / MB0 | حدود ۱۲ تا ۲۰ کیلووات | فروشگاه، کارگاه، سقف تجاری |
| تجاری و صنعتی متوسط | SUN2000-KTL-M3 | چند ده تا حدود ۱۰۰ کیلووات و بالاتر | سقف صنعتی، نیروگاه متوسط |
| مقیاس بزرگ | SUN2000-330KTL | صدها کیلوولت‌آمپر در هر دستگاه | نیروگاه زمینی مگاواتی |
توجه: محدوده‌ها تقریبی‌اند و نام سری‌ها تغییر می‌کند. مشخصات دقیق را فقط از دیتاشیت رسمی همان مدل بگیرید.
پنج پارامتر کلیدی دیتاشیت
- ورودی DC: تعداد MPPT، حداکثر ولتاژ ورودی و بازه ولتاژی MPPT.
- جریان هر MPPT: هم حداکثر جریان عملیاتی و هم حداکثر جریان اتصال کوتاه مجاز و محدودیت هر ورودی رشته را کنترل کنید. اگر چند رشته موازی می‌شوند، جمع جریان‌ها باید در حد مجاز بماند.
- خروجی AC و شبکه: توان نامی، ولتاژ، فرکانس، ضریب توان، کنترل توان راکتیو و انطباق با الزامات اتصال (Grid Code).
- حفاظت: کلید قطع DC، SPD، حفاظت جریان باقی‌مانده، Anti-islanding و، در صورت وجود، AFCI. این‌ها جایگزین طراحی حفاظتی کل سایت (هماهنگی، زمین، SPD و کلیدها) نیستند.
- شرایط نصب: محدوده دما، درجه حفاظت IP، ارتفاع مجاز و منحنی کاهش توان (Derating) در گرما و ارتفاع.
چند پنل در هر رشته؟
تعداد پنل‌های رشته باید سه شرط را هم‌زمان برآورده کند:
- ولتاژ مدار باز (Voc) در سردترین هوای سایت از حداکثر ولتاژ ورودی اینورتر بیشتر نشود؛
- ولتاژ کاری (Vmp) در گرم‌ترین حالت از حداقل ولتاژ MPPT کمتر نشود؛
- ولتاژ کاری رشته در بیشتر ساعات داخل بازه MPPT بماند.

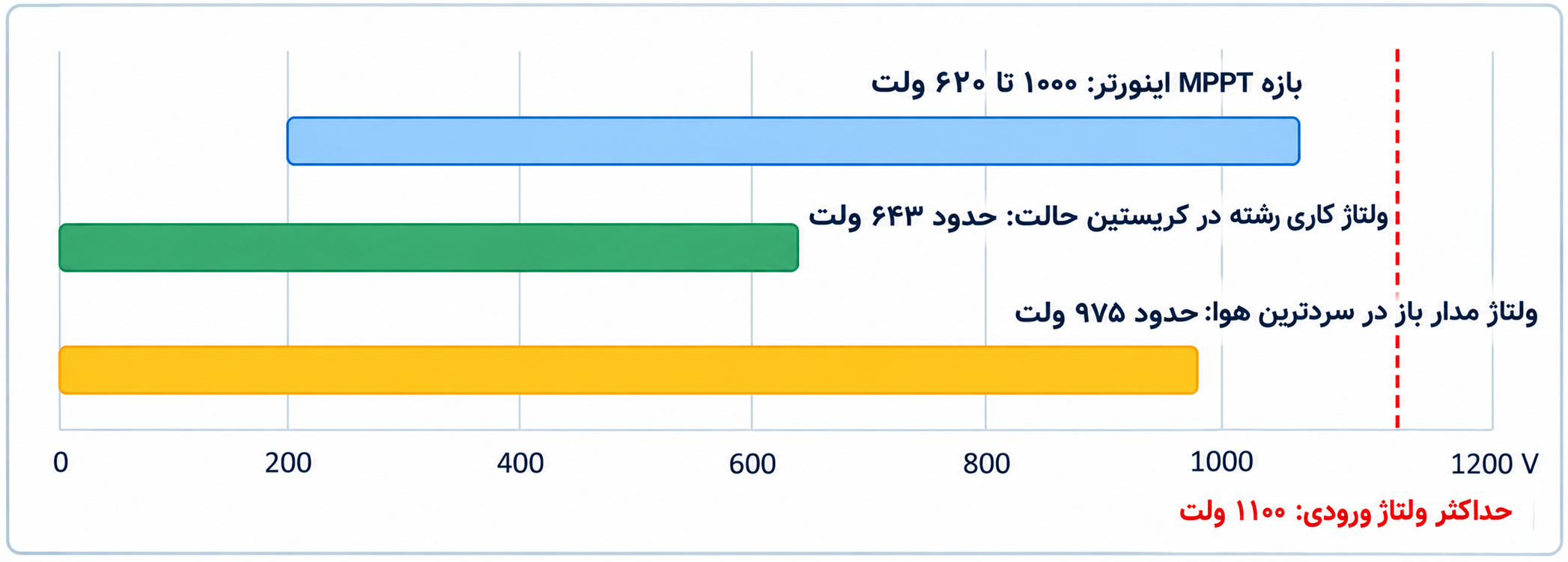

شکل ۲. نمونه محاسبه با اعداد فرضی (۱۸ پنل در رشته). ولتاژ سرد باید زیر خط قرمز و ولتاژ گرم داخل بازه MPPT باشد.
نسبت DC به AC و پدیده Clipping
توان نصب‌شده پنل‌ها معمولاً کمی بیشتر از توان نامی اینورتر انتخاب می‌شود، چون پنل‌ها بیشتر ساعات سال به توان نامی خود نمی‌رسند. اگر این نسبت زیاد باشد، در ظهر بخشی از توان بریده می‌شود (Clipping)؛ اگر کم باشد، ظرفیت اینورتر بی‌استفاده می‌ماند. نسبت بهینه به اقلیم، زاویه نصب و محدودیت‌های شبکه بستگی دارد و باید با شبیه‌سازی تولید تعیین شود.

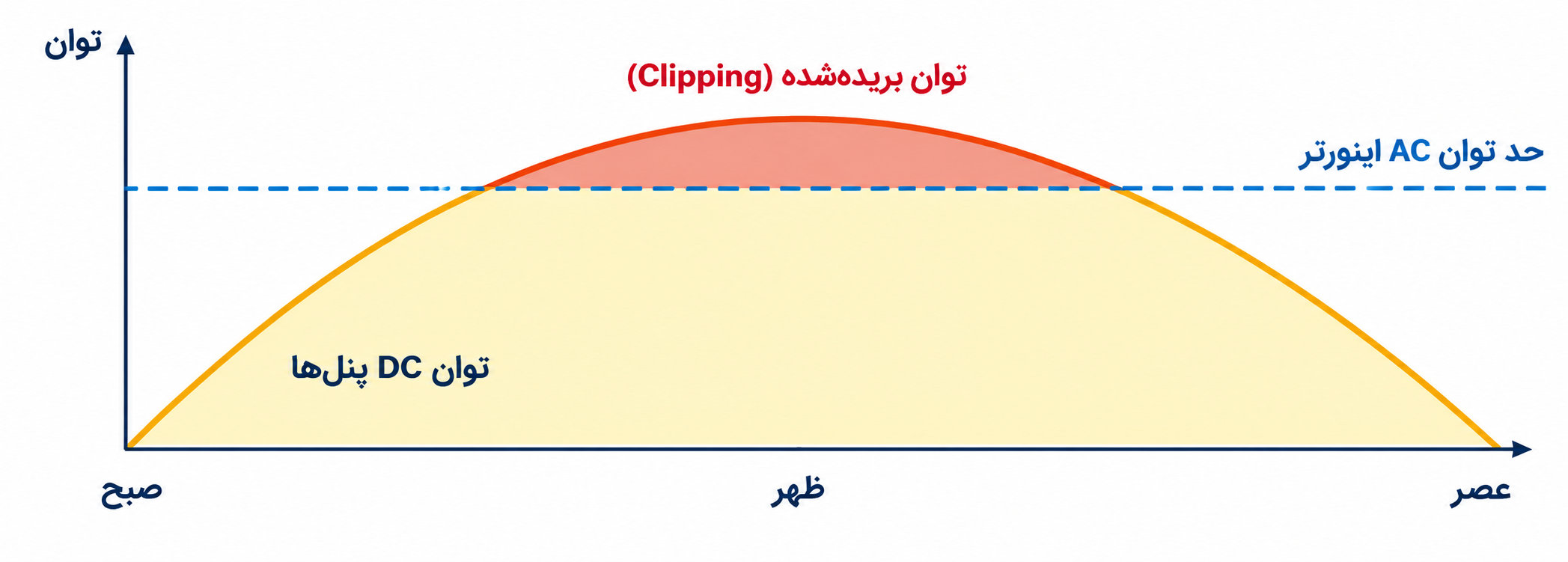

شکل ۳. نمودار شماتیک (نه داده واقعی). هرچه نسبت DC به AC بالاتر برود، ناحیه قرمز بزرگ‌تر می‌شود.
مثال عددی فرضی
توجه: همه اعداد این مثال فرضی‌اند و فقط روش محاسبه را نشان می‌دهند.
۱٬۰۸۰ پنل ۵۰۰ واتی، یعنی ۵۴۰ کیلووات پیک. پنل: Voc برابر ۴۹٫۵ ولت و ضریب دمایی Voc برابر ۰٫۲۷− درصد بر درجه. سایت: کمترین دما ۱۰− درجه.
- Voc سرد ≈ ۴۹٫۵ × (۱ + ۰٫۰۰۲۷ × ۳۵) ≈ ۵۴٫۲ ولت. با حداکثر ۱٬۱۰۰ ولت، حداکثر ۲۰ پنل در رشته؛ با حاشیه ایمنی ۱۸ پنل (≈ ۹۷۵ ولت). نتیجه: ۶۰ رشته.
- ۴ اینورتر ۱۰۰ کیلوواتی: نسبت DC به AC برابر ۱٫۳۵ (نیازمند توجیه با مطالعه Clipping). ۵ اینورتر: نسبت ۱٫۰۸.
- با ۵ اینورتر، هر اینورتر ۱۲ رشته می‌گیرد (دو رشته روی هر MPPT)؛ جریان اتصال کوتاه هر MPPT ≈ ۲۵٫۸ آمپر باید زیر حد مجاز دیتاشیت بماند.
راندمان اینورتر با عملکرد نیروگاه یکی نیست
راندمان دیتاشیت در شرایط آزمون به دست آمده است. هنگام مقایسه نوع عدد را هم ببینید: راندمان بیشینه با راندمان وزنی (مثل European Efficiency) فرق دارد. مهم‌تر اینکه تولید واقعی را نسبت عملکرد نیروگاه (PR) تعیین می‌کند و اینورتر فقط یک حلقه آن است. تلفات دما، کابل‌ها، عدم تطابق پنل‌ها، آلودگی و سایه، محدودیت شبکه، Clipping و Derating نیز در PR اثر دارند.
FusionSolar و مانیتورینگ
FusionSolar بستری برای هماهنگی اینورتر، تجهیزات ارتباطی و پلتفرم مدیریت داده است. اهمیتش برای سرمایه‌گذار در دسترسی سریع‌تر به وضعیت تولید، خطاها و افت عملکرد است، که زمان تشخیص اختلال را کم می‌کند. چند نکته که اغلب نادیده گرفته می‌شود:
- مانیتورینگ با کنترل فرق دارد. مانیتورینگ مشاهده و ثبت است؛ کنترل (مثل محدودسازی توان) فرمان اعمال می‌کند و در نیروگاه‌های بزرگ‌تر معمولاً به PPC نیاز دارد.
- همه اجزا همیشه لازم نیست. سامانه کوچک ممکن است فقط اینورتر و اینترنت داشته باشد؛ نیروگاه بزرگ به Data Logger و شبکه ارتباطی اختصاصی نیاز دارد.
- هر قابلیت «هوشمند» را برای مدل خود تأیید کنید. ممکن است به نسخه نرم‌افزار، تجهیز جانبی یا فعال‌سازی جداگانه وابسته باشد.
- اگر قرار است با کنتور، EMS یا SCADA ارتباط برقرار شود، پروتکل‌ها و سازگاری را از تأمین‌کننده کتباً بگیرید.
گارانتی، پشتیبانی و هزینه کل
گارانتی و پشتیبانی را مثل یک مشخصه فنی بسنجید: مدت و شرایط پوشش، استثناها، نحوه رسیدگی به خرابی، دسترسی به قطعات یدکی و پشتیبانی فنی در بازار هدف و اینکه چه کسی پاسخگو است. هزینه را هم فقط قیمت خرید ندانید؛ هزینه نصب، تجهیزات جانبی، نگهداری، توقف تولید، تلفات انرژی و تعویض احتمالی اینورتر در طول عمر پروژه را حساب کنید.
چک‌لیست انتخاب
- از مدل دقیق شروع کنید و دیتاشیت رسمی همان مدل را بگیرید.
- ولتاژ رشته‌ها را در کمترین و بیشترین دما و جریان هر MPPT را کنترل کنید.
- نسبت DC به AC و تعداد اینورتر را با شبیه‌سازی، محدودیت شبکه و Derating تعیین کنید، نه صرفاً با تقسیم ظرفیت‌ها.
- الزامات اتصال به شبکه را از مرجع صادرکننده مجوز بگیرید و قابلیت‌های اینورتر را با آن تطبیق دهید.
- FusionSolar، مانیتورینگ و نیاز به PPC را متناسب با پروژه ارزیابی کنید.
- گارانتی و پشتیبانی را جدا بسنجید و ROI کل پروژه را از مزیت فنی محصول جدا حساب کنید.
سوالات متداول
آیا مشخصات یک مدل به همه اینورترهای Huawei قابل تعمیم است؟
خیر. تعداد MPPT، ولتاژ، جریان، توان و قابلیت‌های ارتباطی میان مدل‌ها فرق می‌کند؛ فقط دیتاشیت همان مدل مرجع است.
اینورتر رشته‌ای بهتر است یا مرکزی؟
به مقیاس پروژه بستگی دارد. رشته‌ای انعطاف طراحی و MPPT بیشتری دارد و خرابی یک دستگاه فقط بخش کوچکی را متأثر می‌کند؛ مرکزی در واحدهای بسیار بزرگ ممکن است از نظر اجرا مزیت داشته باشد. تصمیم باید بر پایه مطالعه فنی‌اقتصادی باشد.
آیا PPC همیشه لازم است؟
خیر. فقط وقتی لازم است که شبکه یا بهره‌بردار برق کنترل هماهنگ توان کل نیروگاه را بخواهد. نیاز به آن را مجوز اتصال و مطالعات طراحی تعیین می‌کند.
آیا مانیتورینگ تولید را تضمین می‌کند؟
خیر. مانیتورینگ افت تولید و خطا را آشکار می‌کند، اما جایگزین طراحی درست، نصب استاندارد و نگهداری دوره‌ای نیست.
