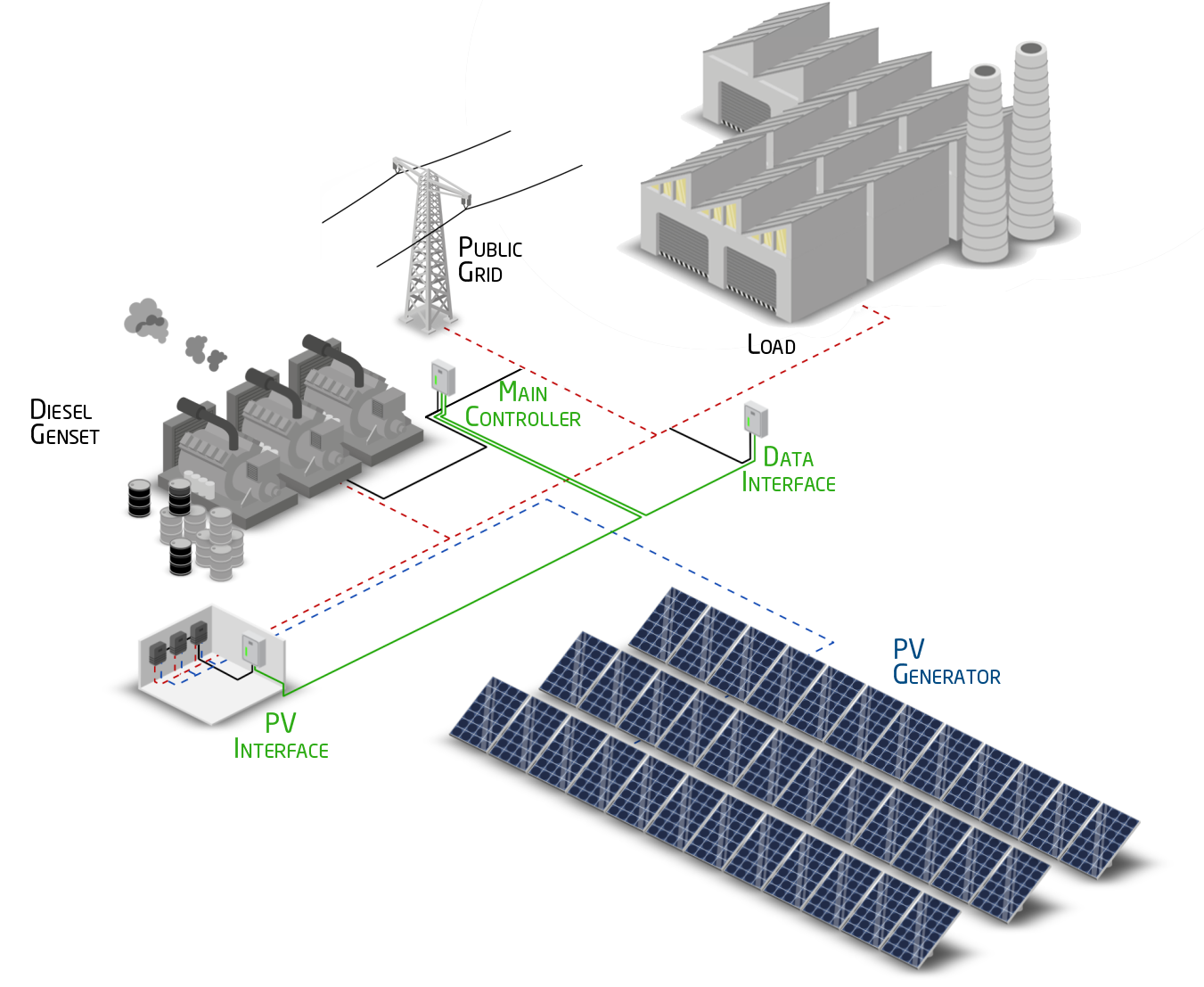

نیروگاه هیبرید چیست و چگونه انرژی را مدیریت میکند؟
نیروگاه هیبرید یک سامانه یکپارچه برای تولید، ذخیرهسازی و مدیریت انرژی الکتریکی است که از ترکیب دو یا چند منبع تولید یا ذخیرهساز انرژی تشکیل میشود. در ساختار متداول، سامانه فتوولتائیک (PV)، سامانه ذخیرهساز باتری (BESS)، شبکه برق و تجهیزات تبدیل و کنترل توان با یکدیگر هماهنگ میشوند.
هدف از ایجاد چنین سامانهای میتواند کاهش خرید برق از شبکه، افزایش بهرهبرداری از انرژی خورشیدی، کاهش پیک مصرف، افزایش قابلیت اطمینان تأمین برق و — در برخی معماریها — تأمین بارهای ضروری هنگام قطع شبکه باشد.
جریان انرژی در نیروگاه هیبرید ثابت نیست و بر اساس توان تولیدی PV، میزان مصرف، وضعیت شبکه و حالت شارژ باتری (State of Charge یا SOC) تغییر میکند. در راهبرد متداول، انرژی خورشیدی ابتدا برای تأمین بار محلی استفاده میشود؛ در صورت وجود توان مازاد، این انرژی برای شارژ باتری بهکار میرود و در صورت مجاز بودن شرایط اتصال، بخشی از آن به شبکه تزریق میشود. هنگامی که تولید PV برای تأمین بار کافی نباشد، BESS بخشی از کسری توان را جبران میکند و شبکه نیز میتواند باقیمانده نیاز را تأمین کند.
بنابراین نیروگاه هیبرید صرفاً مجموعهای از چند تجهیز نیست، بلکه یک سامانه هماهنگ تولید، ذخیرهسازی، تبدیل، حفاظت و مدیریت انرژی است.

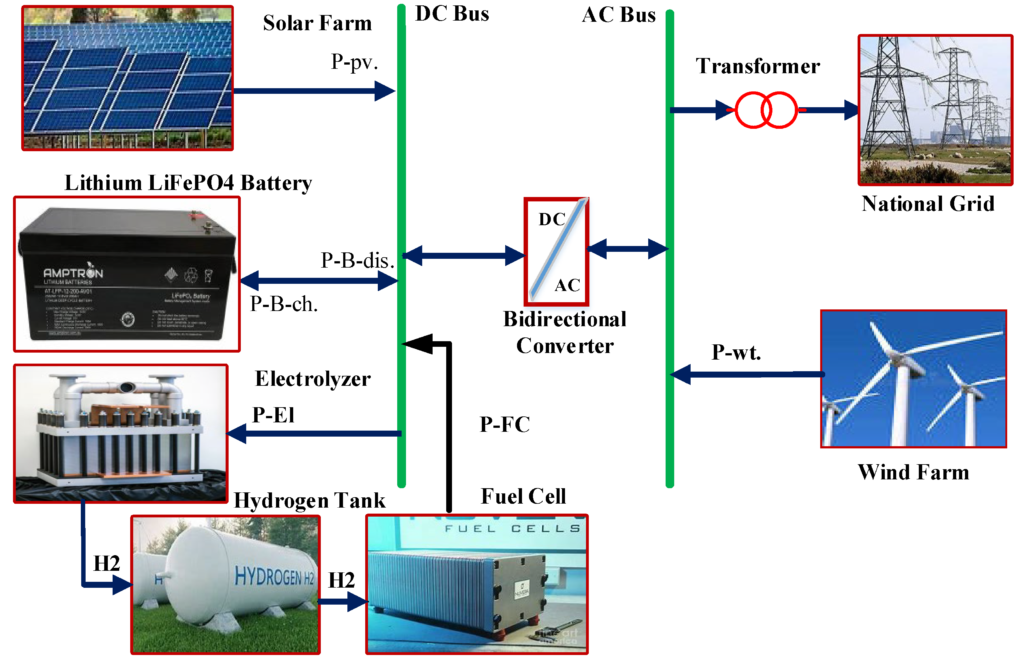

اجزای اصلی نیروگاه هیبرید
یک نیروگاه هیبرید از چند بخش بههمپیوسته تشکیل میشود که هر کدام وظیفه مشخصی دارند:
۱. سلول فتوولتائیک (PV) وظیفه تولید انرژی الکتریکی از تابش خورشید را بر عهده دارد. توان تولیدی آن به عواملی مانند شدت تابش، دمای سلول، دمای محیط، زاویه و جهت نصب، سایهاندازی و مشخصات ماژولها وابسته است.
۲. سامانه ذخیرهساز باتری (BESS) BESS انرژی الکتریکی را ذخیره میکند تا بتوان از آن در زمانهای کاهش تولید PV، افزایش مصرف یا هنگام قطع شبکه (در معماریهای مناسب) استفاده کرد.
۳. اینورتر اینورتر انرژی DC تولیدشده توسط PV را به AC تبدیل میکند و در سامانههای دارای باتری، امکان تبادل توان بین باتری و باس AC را نیز فراهم میسازد. بسته به معماری سیستم، اینورتر ممکن است برای هر دو منبع (PV و باتری) بهصورت یکپارچه یا مجزا طراحی شود.
۴. شبکه برق شبکه میتواند، بسته به استراتژی بهرهبرداری، منبع اصلی، منبع پشتیبان یا محل تحویل توان مازاد باشد.
۵. سامانه مدیریت انرژی (EMS) EMS وظیفه پایش پیوسته شرایط سیستم و اجرای استراتژی بهرهبرداری را بر عهده دارد. این سامانه بر اساس تولید PV، بار، SOC، وضعیت شبکه، تعرفه برق و محدودیتهای تجهیزات، نحوه تبادل توان را تعیین میکند.
۶. تجهیزات حفاظت و کنترل کلیدهای حفاظتی، حفاظت اضافهجریان و اتصال زمین، SPD، تجهیزات قطع و وصل DC و AC، سیستم Anti-Islanding و سایر تجهیزات حفاظتی، عملکرد ایمن سامانه را تضمین میکنند.
پنل خورشیدی چه زمانی برق تولید میکند؟
پنلهای فتوولتائیک در حضور تابش خورشید انرژی الکتریکی تولید میکنند. توان خروجی آنها در طول روز ثابت نیست و با تغییر تابش و دمای سلول تغییر میکند.
در یک سامانه هیبرید، توان تولیدشده توسط PV میتواند مستقیماً برای تأمین بار استفاده شود. اگر تولید PV از مصرف بیشتر باشد، توان مازاد میتواند برای شارژ BESS اختصاص یابد یا در صورت وجود مجوز و زیرساخت مناسب، به شبکه صادر شود.
بنابراین در طراحی نیروگاه هیبرید، توجه به پروفایل زمانی تولید PV و پروفایل زمانی مصرف اهمیت زیادی دارد. برای مثال، اگر بیشتر مصرف مجموعه در ساعات شب اتفاق بیفتد، صرف افزایش ظرفیت PV لزوماً مشکل را حل نمیکند و نقش BESS در جابهجایی انرژی پررنگتر میشود.
اینورتر چه نقشی دارد؟
در یک سامانه PV، اینورتر توان DC را به AC تبدیل میکند تا بتوان از انرژی تولیدشده برای تأمین بار یا تبادل با شبکه استفاده کرد.
در سامانههای دارای باتری، اینورتر امکان شارژ و دشارژ باتری و کنترل تبادل توان بین BESS و شبکه AC را فراهم میکند. در یک معماری هیبرید، اینورتر میتواند در کنترل موارد زیر نقش داشته باشد:
- توان اکتیو
- توان راکتیو
- شارژ و دشارژ BESS
- محدودسازی توان خروجی
- اجرای فرمانهای EMS
- در برخی تجهیزات، پشتیبانی از عملکرد جزیرهای (Island Mode)
قابلیت دقیق هر تجهیز باید بر اساس مشخصات سازنده بررسی شود؛ نمیتوان بهصورت کلی فرض کرد که اینورتر بهتنهایی مسئول حفاظت تمام تجهیزات در برابر اضافهبار، اتصال کوتاه یا تمام خطاهای شبکه است.
برق خورشیدی ابتدا به کجا میرود؟
در بسیاری از پروژهها، اولویت نخست استفاده از انرژی PV برای تأمین بار محلی است. برای مثال، اگر سامانه PV در یک لحظه ۱۰ کیلووات تولید کند و بار ۶ کیلووات باشد، حدود ۴ کیلووات توان مازاد وجود خواهد داشت. این توان میتواند:
- برای شارژ BESS استفاده شود
- به شبکه صادر شود
- یا در صورت محدودیتهای شبکه و تجهیزات، با کنترل توان PV کاهش یابد
انتخاب میان این گزینهها به SOC باتری، محدودیت شبکه، قرارداد اتصال به شبکه و تنظیمات EMS بستگی دارد.
BESS چه زمانی دشارژ میشود؟
BESS معمولاً در شرایطی مانند موارد زیر شروع به دشارژ میکند:
- کاهش تولید PV
- افزایش بار
- ساعات اوج مصرف
- نیاز به کاهش توان دریافتی از شبکه
- قطع شبکه، در صورتی که سامانه قابلیت Island Mode داشته باشد
با این حال، دشارژ باتری نباید صرفاً بر اساس کاهش تولید PV انجام شود؛ SOC، توان اینورتر، محدودیتهای BMS، رزرو انرژی و استراتژی بهرهبرداری نیز باید در نظر گرفته شوند. برای مثال، اگر SOC به حداقل مجاز نزدیک شود، EMS باید توان دشارژ را کاهش دهد یا متوقف کند تا باتری وارد ناحیه بهرهبرداری نامناسب نشود.
شبکه چه نقشی دارد؟
شبکه برق میتواند در یک نیروگاه هیبرید نقشهای مختلفی داشته باشد: در یک پروژه ممکن است منبع اصلی تأمین کسری توان باشد، در پروژهای دیگر بیشتر بهعنوان پشتیبان استفاده شود. همچنین اگر قرارداد و تجهیزات اتصال اجازه دهند، توان مازاد PV میتواند به شبکه صادر شود.
بنابراین نباید همواره فرض کرد که «شبکه فقط زمانی وارد مدار میشود که باتری خالی باشد». در بسیاری از سیستمهای متصل به شبکه، شبکه بهصورت موازی در دسترس است و میزان توان دریافتی از آن توسط EMS و کنترلهای توان تعیین میشود.
نیروگاه هیبرید برای چه کاربردهایی مناسب است؟
نیروگاه هیبرید زمانی کاربرد بیشتری پیدا میکند که پروژه، علاوه بر تولید انرژی، یکی از اهداف زیر را نیز دنبال کند:
- کاهش خرید برق از شبکه
- کاهش پیک مصرف
- افزایش قابلیت اطمینان
- تأمین بارهای ضروری در زمان قطع شبکه
- استفاده از انرژی خورشیدی در ساعات مختلف
- کاهش مصرف سوخت در سیستمهای دارای دیزلژنراتور
- مدیریت محدودیتهای شبکه
کاربردهای متداول شامل موارد زیر هستند: ساختمانهای تجاری و اداری، کارگاهها و واحدهای صنعتی، مراکز مخابراتی، مراکز درمانی، ایستگاههای پمپاژ، سایتهای دورافتاده و پروژههایی با قطعی مکرر یا هزینه بالای انرژی.
در بارهای حساس چه ملاحظاتی وجود دارد؟
برای بارهای حساس مانند سرورها، تجهیزات پزشکی، سامانههای حفاظتی و سیستمهای کنترل صنعتی، وجود BESS بهتنهایی به معنی تداوم برق نیست. برای این نوع بارها باید موارد زیر از ابتدا مشخص شوند:
- بارهای ضروری و غیرضروری
- توان هر دسته بار
- انرژی موردنیاز
- مدت زمان پشتیبانی
- زمان انتقال به منبع پشتیبان
- قابلیت اینورتر برای Island Mode
- نحوه جداسازی بارهای ضروری از شبکه
- منطق Load Shedding
- نحوه راهاندازی منبع پشتیبان (در صورت وجود)
بنابراین معمولاً یک Essential/Backup Bus یا تابلوی بارهای حیاتی نیز در معماری سیستم تعریف میشود.
پیش از طراحی چه دادههایی باید جمعآوری شود؟
طراحی نیروگاه هیبرید باید از شناخت بار و شرایط شبکه آغاز شود. مهمترین دادههای موردنیاز عبارتاند از:
پروفایل مصرف: توان لحظهای، توان متوسط، بار اوج، مصرف شبانه، مصرف در روزهای کاری و تعطیل، بارهای موتوری و جریان راهاندازی، بارهای ضروری و قابل حذف.
هرچه دادههای اندازهگیری با فاصله زمانی کوتاهتر در دسترس باشند، طراحی دقیقتر خواهد بود. در پروژههای صنعتی، استفاده از دادههای ۱۵ دقیقهای، ۵ دقیقهای یا حتی سریعتر — بسته به هدف مطالعه — اطلاعات بهتری نسبت به چند قبض برق ماهانه ارائه میدهد.
اطلاعات شبکه: مشخصات اتصال، محدودیت تبادل توان، شرایط قطع برق، سطح اتصال کوتاه و الزامات شرکت برق باید بررسی شوند.
اطلاعات خورشیدی: دادههای تابش، دما، شرایط نصب و تلفات سیستم برای تعیین ظرفیت واقعی PV ضروری هستند.
اطلاعات توسعه آینده: ظرفیت تابلوها، ترانسفورماتورها، کابلها، فضاهای نصب، سیستم کنترل و ارتباطات باید برای توسعه احتمالی آینده بررسی شوند.
تفاوت On-Grid، Off-Grid و Hybrid چیست؟
سامانه On-Grid به شبکه متصل است و معمولاً انرژی PV را برای تأمین بار محلی استفاده میکند. در صورت وجود مجوز، انرژی مازاد نیز میتواند به شبکه صادر شود. BESS در این ساختار الزامی نیست. هنگام قطع شبکه، اینورتر به دلیل الزامات Anti-Islanding معمولاً از ادامه تزریق توان جلوگیری میکند؛ بنابراین صرف وجود PV به معنی ادامه برقرسانی در زمان قطع شبکه نیست.
سامانه Off-Grid مستقل از شبکه طراحی میشود. بنابراین تولید PV، BESS و در برخی پروژهها یک منبع پشتیبان مانند دیزلژنراتور باید بتوانند بار را در ساعات مختلف تأمین کنند. در این ساختار، تعیین ظرفیت ذخیرهساز و مدت خودکفایی اهمیت زیادی دارد.
سامانه Hybrid میتواند به شبکه متصل باشد و در کنار آن از PV و BESS برای مدیریت انرژی و پشتیبانی بار استفاده کند. در صورت طراحی مناسب، بخشی از بار میتواند هنگام قطع شبکه نیز تغذیه شود؛ برای این کار، اینورتر، سیستم کنترل، کلیدهای انتقال/ایزولاسیون و منطق بهرهبرداری باید برای عملکرد جزیرهای طراحی شده باشند.
| ساختار | اتصال به شبکه | BESS | عملکرد هنگام قطع شبکه |
| On-Grid | دارد | اختیاری | معمولاً ندارد |
| Off-Grid | ندارد | معمولاً ضروری | مستقل از شبکه |
| Hybrid | دارد | معمولاً برای مدیریت و پشتیبانی | در صورت طراحی Island Mode قابل دستیابی |
منطق مدیریت انرژی
منطق مدیریت انرژی در نیروگاه هیبرید بر پایه محاسبه پیوسته توازن توان و اعمال یک سلسلهمراتب اولویت (Priority-Based Dispatch Logic) در هر گام زمانی عمل میکند.
۱. محاسبه توازن توان
EMS در هر گام زمانی، اختلاف بین توان تولیدی PV و توان مصرفی بار را محاسبه میکند:
ΔP = P_PV − P_load
اگر ΔP مثبت باشد، سیستم در وضعیت مازاد تولید قرار دارد؛ اگر منفی باشد، در وضعیت کسری تولید.
۲. راهبرد دیسپچ در وضعیت مازاد (ΔP > 0)
توان مازاد به ترتیب اولویت زیر تخصیص مییابد:
- شارژ BESS، مشروط به SOC < SOC_max و عدم عبور از سقف توان شارژ مجاز اینورتر
- صادرات به شبکه، مشروط به مجاز بودن قرارداد اتصال و رعایت سقف توان صادراتی
- محدودسازی توان تولیدی PV (Active Power Curtailment)، در صورتی که دو گزینه بالا در دسترس نباشند یا محدودیتهای شبکه/تجهیزات اجازه ندهند
۳. راهبرد دیسپچ در وضعیت کسری (ΔP < 0)
کسری توان از ترکیب منابع زیر جبران میشود:
- دشارژ BESS، مشروط به SOC > SOC_min و کفایت توان لحظهای اینورتر
- دریافت از شبکه برای تأمین باقیمانده کسری، در صورت اتصال به شبکه و در چارچوب سقف توان دریافتی مجاز
- در صورت قطع شبکه و نبود توان کافی از PV و BESS، اعمال Load Shedding بر اساس اولویتبندی از پیشتعریفشده بارها
۴. محدودیتهای همزمان (Constraints)
هر تصمیم دیسپچ باید علاوه بر توازن توان، با مجموعهای از محدودیتهای سختافزاری و قراردادی سازگار باشد:
- بازه مجاز SOC (بین SOC_min و SOC_max)
- سقف توان لحظهای اینورتر برای شارژ/دشارژ
- نرخ مجاز تغییر توان (Ramp Rate Limit)
- سقف توان تبادل با شبکه طبق قرارداد اتصال
- محدودیتهای دمایی تجهیزات (De-rating)
- رزرو انرژی برای بارهای ضروری، در صورت وجود الزام پشتیبانی
۵. ماهیت تکراری تصمیمگیری
این منطق در هر گام زمانی (Sampling Interval) بهصورت مستقل بازمحاسبه میشود، نه بهعنوان یک توالی اجراشونده یکباره. بنابراین سهم هر منبع (PV، BESS، شبکه) در لحظه بعدی میتواند بر اساس تغییر شرایط ورودی (تابش، بار، SOC، وضعیت شبکه) بازتنظیم شود. در سامانههای پیشرفتهتر، این منطق قاعدهمحور (Rule-Based) میتواند با یک لایه بهینهسازی (مبتنی بر پیشبینی بار/تابش یا تعرفه انرژی) ترکیب شود تا بهجای صرفاً رعایت محدودیتها، هزینه بهرهبرداری نیز کمینه شود.
توسعهپذیری نیروگاه هیبرید
در طراحی اولیه بهتر است توسعه آینده نیز در نظر گرفته شود. این موضوع میتواند شامل موارد زیر باشد:
- فضای توسعه PV
- فضای رک یا کانتینر BESS
- ظرفیت اضافی تابلوهای LV/MV
- ظرفیت ترانسفورماتورها و کابلها
- ظرفیت ارتباطات و I/O
- قابلیت توسعه EMS و SCADA
- امکان افزایش ظرفیت اینورتر
- امکان افزودن رکهای باتری و توسعه BMS
این موضوع بهویژه در پروژههای صنعتی اهمیت دارد، زیرا تغییر تجهیزات اصلی پس از بهرهبرداری میتواند هزینه بالایی داشته باشد.
نیروگاه هیبرید چه زمانی توجیهپذیر است؟
صرف وجود چند منبع انرژی به معنی ضرورت اجرای سیستم هیبرید نیست؛ ابتدا باید مشخص شود هدف اصلی پروژه چیست:
- کاهش خرید برق
- کاهش پیک
- افزایش قابلیت اطمینان
- تأمین بارهای ضروری هنگام قطعی
- کاهش مصرف دیزل
- جابهجایی انرژی از ساعات تولید PV به ساعات شب
- مدیریت محدودیت شبکه
برای مثال، اگر بیشتر مصرف پروژه در ساعات روشنایی روز باشد، افزایش ظرفیت PV ممکن است بخش مهمی از نیاز پروژه را پاسخ دهد. در مقابل، اگر مصرف اصلی در ساعات شب باشد یا پشتیبانی هنگام قطع شبکه هدف اصلی باشد، نقش BESS پررنگتر میشود. در پروژههایی که قطعی شبکه طولانی است، BESS ممکن است بهتنهایی کافی نباشد و استفاده از منبع پشتیبان دیگری مانند دیزلژنراتور نیز لازم شود.
جمعبندی
نیروگاه هیبرید یک سامانه یکپارچه تولید، ذخیرهسازی، تبدیل و مدیریت انرژی است که میتواند از ترکیب PV، BESS، شبکه و منابع پشتیبان تشکیل شود. عملکرد صحیح چنین سامانهای به هماهنگی میان PV، BESS، اینورتر، EMS، تجهیزات حفاظتی و شبکه وابسته است.
در طراحی BESS، تنها ظرفیت انرژی اهمیت ندارد؛ باید همزمان ظرفیت انرژی، توان قابل تحویل، DoD، SOC، راندمان، دما، عمر باتری و سناریوی بهرهبرداری بررسی شوند. همچنین در پروژههایی که هدف، ادامه برقرسانی در زمان قطع شبکه است، وجود باتری بهتنهایی کافی نیست؛ اینورتر، کنترلر، تجهیزات ایزولاسیون و انتقال، Island Mode، مدیریت بار و منطق حفاظتی باید برای این حالت کاری طراحی شده باشند.
در نهایت، طراحی نیروگاه هیبرید باید بر اساس پروفایل واقعی بار، شرایط شبکه، منابع خورشیدی، اهداف بهرهبرداری و توسعه آینده انجام شود تا ظرفیت تجهیزات، هزینه سرمایهگذاری و قابلیت اطمینان سیستم بهصورت متعادل تعیین شوند.
سؤالات متداول
آیا نیروگاه هیبرید هنگام قطع برق میتواند کل ساختمان را تغذیه کند؟ لزوماً خیر. این موضوع به ظرفیت اینورتر و BESS، نوع بار، معماری سیستم و قابلیت عملکرد جزیرهای بستگی دارد. در بسیاری از پروژهها ابتدا بارهای ضروری مشخص میشوند و BESS برای همان بارها طراحی میشود.
آیا وجود BESS به معنی قابلیت کار در زمان قطع شبکه است؟ خیر. BESS باید همراه با اینورتر و سیستم کنترل مناسب برای Island Mode طراحی شده باشد. تجهیزات انتقال، ایزولاسیون، حفاظت و مدیریت بار نیز باید با این حالت کاری هماهنگ باشند.
عمر باتری به چه عواملی بستگی دارد؟ DoD، تعداد چرخهها، دمای بهرهبرداری، نرخ شارژ و دشارژ، SOC و استراتژی بهرهبرداری از عوامل مهم هستند.
آیا میتوان BESS را در آینده توسعه داد؟ در بسیاری از پروژهها بله، اما سازگاری اینورتر، BMS، EMS، ولتاژ، فناوری باتری، تابلوها، کابلها و فضای نصب باید از ابتدا بررسی شده باشد.
برای کاهش هزینه برق، PV بیشتر بهتر است یا BESS بیشتر؟ این موضوع به پروفایل مصرف بستگی دارد. مصرف همزمان با تولید PV معمولاً ظرفیت PV را مهمتر میکند، در حالی که مصرف شبانه، جابهجایی انرژی و پشتیبانی هنگام قطعی شبکه نقش BESS را پررنگتر میکند. تصمیم نهایی باید بر اساس دادههای واقعی مصرف و هدف پروژه گرفته شود.
